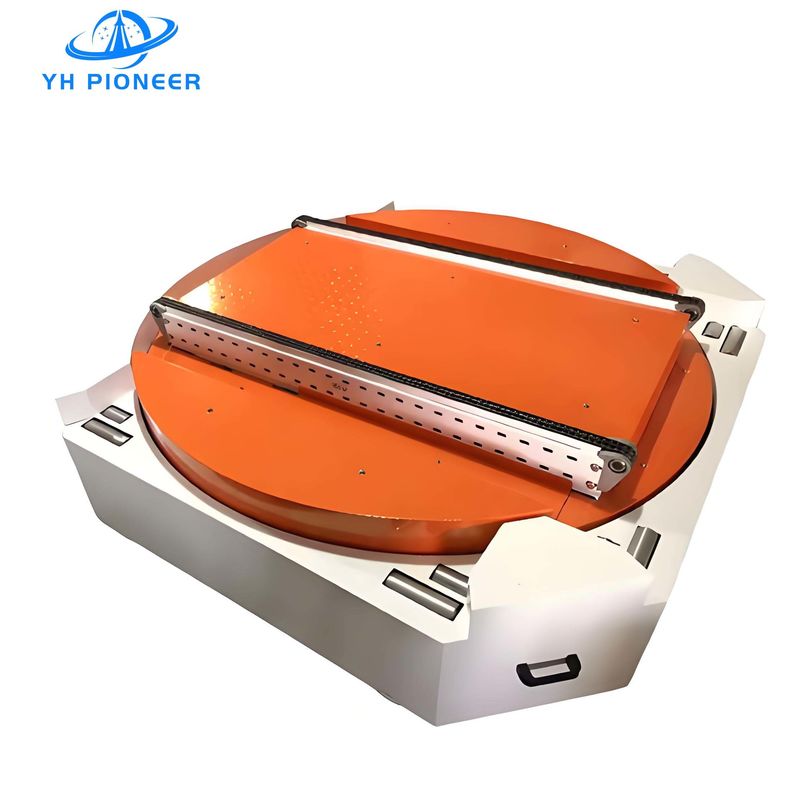

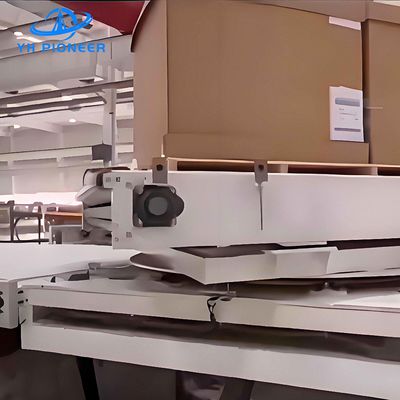

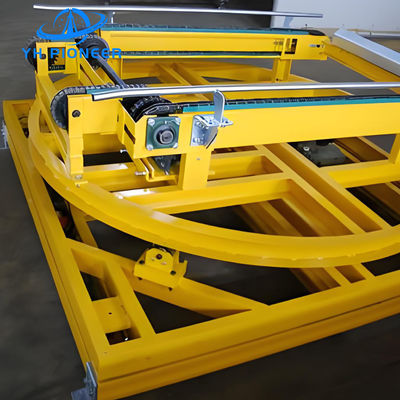

Đường vận chuyển máy quay dây chuyền mạnh mẽ cho các vòng quay pallet chính xác 90 độ và dung lượng tải cao
Dây chuyền máy quay dây chuyền
Chúng tôi cung cấp chuyên nghiệp Chuỗi bàn quay conveyor, hỗ trợ vận chuyển các loại chai khác nhau, và cung cấp một loạt các loại vận chuyển.
Bộ vận chuyển bàn xoay chuỗi là một thiết bị xử lý vật liệu mạnh mẽ và chức năng cao được thiết kế để tạo điều kiện cho việc xoay và phân loại hiệu quả các sản phẩm trong các ứng dụng công nghiệp khác nhau.Được thiết kế với một cấu trúc và độ chính xác nặng, hệ thống vận chuyển này được thiết kế để tích hợp vào các dây chuyền sản xuất hiện có, cung cấp một giải pháp liền mạch cho việc xử lý tải trọng và định vị chính xác.
Các thông số sản phẩm
|
Chiều kính xoay
|
2000 mm | |
|
Số chuỗi
|
3 sợi | |
|
Các trung tâm cột
|
500 mm | |
|
Chiều cao
|
500 mm ± 50 mm Chân điều chỉnh hạng nặng | |
|
Chuỗi
|
10A-2 (15.875 mm Pitch) Chuỗi Duplex được hướng dẫn bởi đường ray UHMWPE | |
|
góc xoay
|
Std. 90 độ | |
|
Tốc độ xoay của bàn xoay
|
3 - 5 rpm, Soft Start/Stop và biến đổi bởi Inverter | |
|
Tốc độ vận chuyển bảng dây chuyền
|
10 m/min, hằng số | |
|
Hướng dẫn bên điều chỉnh
|
Vâng. | |
|
Đĩa đường đi bộ
|
Vâng. | |
|
Loại động cơ
|
Động cơ xoay bằng vòng bi xoay;
Bàn dây chuyền được điều khiển bởi chuỗi cuộn 10A-2 Duplex;
|
|
|
Điện áp
|
380 VAC 3 ph 50/60 Hz | |
| Động cơ |
Động cơ xoay: Động cơ phanh DELI 0,55 kw;
Động cơ vận chuyển chuỗi: Động cơ GPG 0,75 kw;
|
|
|
Kết thúc khung hình
|
Bột phủ (Std. RAL 7035) | |
|
Khả năng tải
|
1500 kg | |
* Nó có thể được sửa đổi theo yêu cầu của khách hàng.
Vui lòng nhấp vào biểu mẫu bên dưới để tải xuống và điền vào để hỏi về các thông số kỹ thuật chi tiết và các tùy chọn tham số.
Ưu điểm sản phẩm
* Conveyor bàn xoay dây chuyền được thiết kế cho các ứng dụng công suất nặng, có khả năng chịu được trọng lượng lên đến 2000 kg.
* Nó có thể thích nghi với bất kỳ yêu cầu xoay trong phạm vi của nó, chứa nhiều kích thước và loại pallet khác nhau.
*Nền tảng cuộn hoặc chuỗi có thể được lắp đặt trên vòng bi xoay theo yêu cầu bố trí và thông số kỹ thuật pallet, làm cho nó dễ dàng thích nghi với bất kỳ tốc độ vận chuyển, loại pallet,và trọng lượng.
* Máy vận chuyển cung cấp khả năng tải cao, xoay pallet chính xác, giảm hoạt động thủ công và tăng hiệu quả và an toàn sản xuất.
Thông số kỹ thuật sản phẩm
Chiều kính xoay:2000 mm, chứa các sản phẩm quy mô lớn.
Số chuỗi:Được trang bị 3 sợi để tăng cường sức mạnh và hỗ trợ.
Trung tâm Strand:Khoảng cách giữa các trung tâm 500 mm để phân bố đồng đều và mang tải.
Chiều cao (H):Có thể điều chỉnh từ 500 mm ± 50 mm, được gắn trên chân điều chỉnh hạng nặng để ổn định trên bề mặt không bằng phẳng.
Chuỗi:Sử dụng một 10A-2 (15.875 mm Pitch) Chuỗi Duplex, được hướng dẫn bởi đường ray UHMWPE để hoạt động trơn tru.
góc xoay:Chuyển vòng 90 độ tiêu chuẩn, tùy chỉnh khi cần thiết.
Tốc độ xoay của bàn xoay:Biến đổi từ 3 - 5 vòng / phút với khởi động / dừng mềm và điều chỉnh thông qua biến tần.
Tốc độ vận chuyển bảng chuỗi:Thường xuyên ở tốc độ 10 m/min.
Hướng dẫn bên điều chỉnh:Bao gồm để kiểm soát tải chính xác.
Bảng biển đường đi bộ:Cung cấp cho sự truy cập an toàn của người vận hành.
Loại động cơ:Chuyển động được điều khiển bởi vòng bi xoay; Bàn dây chuyền được điều khiển bởi 10A-2 Duplex Roller Chain.
Điện áp:Hoạt động ở 380 VAC 3 ph 50/60 Hz.
Động cơ:Có động cơ bánh răng phanh DELI 0,55 kw để xoay và động cơ GPG 0,75 kw để vận chuyển dây chuyền.
Kết thúc khung hình:Bột được phủ theo tiêu chuẩn RAL 7035 cho độ bền và chống mòn.
Khả năng tải:Được thiết kế để xử lý tải trọng lớn lên đến 1500 kg.
Sản phẩmVật liệu
Chuỗi:Được làm từ vật liệu bền với độ cao 15,875 mm, đảm bảo hỗ trợ tải và di chuyển đáng tin cậy.
Vòng cuộn:Được chế tạo với đường kính cuộn Ø76 mm và độ dày tường ống 3 mm, được làm từ thép kẽm để tăng cường sức mạnh và khả năng chống ăn mòn.
Trục:Có đường kính trục Ø20 mm, được giữ lại bởi sợi nữ với việc sử dụng các cọc M12 để buộc chắc chắn.
Ứng dụng sản phẩm
* Các dây chuyền quay máy vận chuyển được áp dụng rộng rãi trong các ngành công nghiệp như thực phẩm và đồ uống, dược phẩm, và sản xuất chung cho chuyển nhượng pallet và vòng sản phẩm.
* Nó đặc biệt hữu ích trong các kịch bản nơi không gian hạn chế nhưng nhu cầu xử lý vật liệu hiệu quả cao.
* Máy vận chuyển bàn xoay có thể được tích hợp vào các hệ thống hiện có hoặc được sử dụng như một giải pháp độc lập cho các thách thức xử lý vật liệu khác nhau, cải thiện dòng chảy sản xuất và hiệu quả
Dịch vụ và hỗ trợ
Chúng tôi cung cấp dịch vụ bảo trì toàn diện để đảm bảo Rotary Turntable Conveyor vẫn trong tình trạng tối ưu.Nhóm hỗ trợ chuyên dụng của chúng tôi sẵn sàng hỗ trợ với bất kỳ câu hỏi kỹ thuật hoặc nhu cầu dịch vụ.
